簡単+安価で自作の小型振動バレル研磨機を作ってみた

自作振動バレル研磨機の作り方ブログ
スポンサーリンク

小型バレル研磨機をつくるまき

自作 着脱式 超小型振動バレル研磨機(1号機)-DIY – How to Make Tumbler Machine

この動画の記事はこちらからどうぞ

超小型であるメリット
    • 少量のメディアで研磨できるから経済的
    • 振動音が静かになる(箱で覆えばさらに静音化)
    • 予備の研磨槽を用意できるから自動化しやすい

振動バレル研磨機の構造が木材を研磨する電動工具(オービタルサンダー)の上に環状のボウル皿を載せたような単純構造だったため、冷却ファンを振動するモーターに改造して超小型の振動バレル研磨機を安価で自作してみた。

振動バレル研磨機とは、振動モーターで環状の研磨槽に振動を発生させて、ワーク(金属・石製品等)とメディアを流動させながら研磨することができる機械である。

他のバレル研磨機に比べるとワークの表面を磨くスピードが遅い欠点があるものの、メディアの当たりが弱いうえ、様々な研磨メディアを使用できるため、用途に応じた仕上げ面を得られる利点がある。

その他に、研磨できる工作物の大きさや、一回に研磨できる量は振動バレル研磨機のほうが上となるため量産性が高い。また、上蓋を開放して使用することができるため、複数台あると自動化しやすい。

.

さらに簡単かつ安価で作る方法

自作振動バレル研磨機1

作った動画を見てて気づいたことは、さらに安価で手っ取り早く作りたい場合は、イラストAのように2枚の板の四隅に穴をあけて、その穴に短く切断した丸棒を差し込んで木工ボンドで接着。次に2枚の板の四隅に配置した丸棒にバネを差し込んで、薄い板に接合したファンを上の板と連結する。動画で作っている1号機は手間のかかる方法で丸棒をファンに固定しており後悔している。

自作振動バレル研磨機1

とさらにイラストAを作成していて気づいたのだが、USBファンより少し広めの板を2枚用意して、上側の板にUSBファンを取り付けたほうがさらに簡単に作製できるのではないかと思った。2号機は更にコンパクトでパワーのあるファンで作りたい。
.

メディアがうまく流動しない要因

ファン回転数

ファンの回転数(RPM)が低い

タッパーを研磨槽にしたとき、環状の研磨槽の中心にポールが配置されている本家と違い、メディアとワークは横回転しながら流動。メディアとワークの量が多いと研磨槽とファンを支持しているバネが沈み振動する幅が小さくなるため、うまくメディアが流動しないことがあった。解決方法は5VのUSBファンではなく、電圧と回転数が高い「12Vファン」や「モーター」を使用するか、5Vのファンに電圧を3V~12Vに調整できるDCアダプターに接続。ただし、後者のファンに5V以上の電圧を加える方法は自己責任となる。電圧を上げすぎると耐久性が低くなるだけでなく、熱を持ったりすることがあるからである。

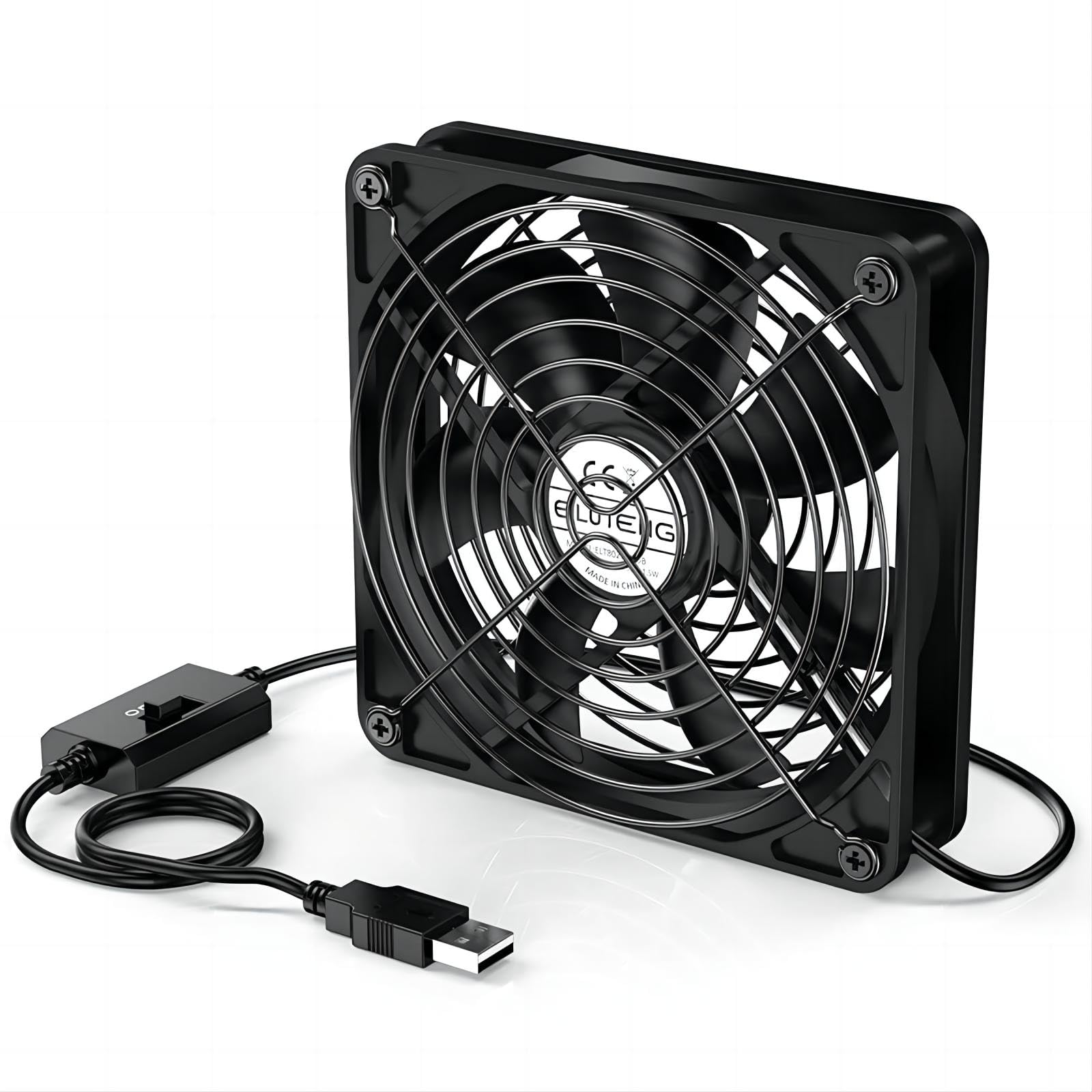

動画で使用しているUSBファンの仕様は、5V/3段階調節(1500RPM/1250RPM/1000RPM)である。これでもまだ非力と感じることがあったため、2号機は2倍以上回転数の速いファンを使用したい。
Amazon.co.jp: USBファン 12cm ELUTENG 冷却ファン 強力 冷却扇風機 静音 長持ち玉軸受 PCファン 3段階調節 USB Fan 冷却クーラー 薄型 長寿命 5V ダブル 1500RPM 卓上 Xbox PS ゲーム機 ルーター 冷却 対応 扇風機 薄型 サイレント 7枚羽根 省エネ USBファン : 産業・研究開発用品
Amazon.co.jp: USBファン 12cm ELUTENG 冷却ファン 強力 冷却扇風機 静音 長持ち玉軸受 PCファン 3段階調節 USB Fan 冷却クーラー 薄型 長寿命 5V ダブル 1500RPM 卓上 Xbox PS ゲーム機 ルーター 冷却 対応 扇風機 薄型 サイレント 7枚羽根 省エネ USB...

バネ

バネが硬すぎる

思った以上にバネが割高で線径の選定をミスると痛い出費となるため、家にあったステンレス線を丸棒に巻きつけて自作した。当初、5Vのファンに線径1.2mmで作ったバネを使用していたのだが、回転しながら流動するメディアにワークを入れると回転が止まりうまく流動しなかった。バネを少し伸ばすことで少し改善されたため、線形を1.0mmで作ったバネを使用すると回転スピードが早くなった。ちなみに、0.7~0.9mmだと貧弱すぎてファンとメディアを投入した研磨槽をうまく支持できなかった。(2m/200円前後)
2020/4/30 バネの素材は硬い「ピアノ線」が使われているようだ。ピアノ線のほうが適しているようだが、ピアノ線を使用した場合の適した線径は不明。

返信振動 仕組み

錘が中心によりすぎている

USBファンを振動させる仕組みは、回転運動の中心点からずれた偏心点に錘(ボルト)を固定することで偏心振動が発生。中心点と偏心点を結ぶ偏心距離が近すぎると振動する幅が小さくなるため、ファンの回転数が早すぎるとメディアがうまく流動しなかったり、回転スピードが遅くなることがあった。解決方法はファンの中心からさらに離れた箇所にボルトを固定することで、振動幅が大きくなり解決することがあった。

電圧変換 ACアダプター

電圧を変換できるアダプター

[モーターのパワー][ファンの回転数][錘の偏心距離][バネの強度]これらの流動がうまくいかない要因は、電圧を変えてファンの回転数を調整することでほぼ解決したため、電気系の知識がない場合は、電圧を変換できるアダプターを介して電源をとると便利であった。ただし、前述したように5Vのファンにそれより高い電圧を加えると、ファンの耐久性が下がったり、熱を持って最悪発火することがあるかもしれないため、やはりファンは最初から12Vにしておけばよかったと後悔。
Amazon.co.jp : ユニバーサルAC DCアダプタ
.

小型振動バレル研磨機(1号機)-備忘録

USBファン(偏心振動)

①ファンの両面についている金網を外す
②羽の真ん中に穴をあける
③穴にM8のボルトを通してナットで固定
穴は加工中に羽根の破損を恐れてダイヤモンドビットを取り付けたルーターで開けていたが、熱に溶けた樹脂がビットに付着して穴を広げるのに時間がかかりそうだったため、ハンダゴテで穴のまわりと溶かしながら広げていった。今思うと穴を簡単に拡張できるステップドリルを使ったほうが手っ取り早かった。

台座

ファンと同じサイズの板を2枚用意する。今回は余っていた1×6材をファンと同じサイズに切断して利用。ファンを固定する板の上にメディアを入れた研磨槽を載せて一緒に振動するため、ファンのスペックが非力な場合は、上板は薄くて軽い板にしたほうがよかったと完成後に感じた。

バネを差し込む丸棒

土台となる板(左)に丸棒を差し込むための穴をあける。座ぐりドリルを使用して底が平坦な止め穴をあけているが、座ぐりドリルがなければ木工ドリルで貫通させても問題ないだろう(木工ボンドで接着するため)。
ファンを固定する上板には丸棒の中心に穴をあけて木ネジで固定。この工程はちょっとした一手間がかかるため、ファンより少し広い板を2枚用意して、その板の四隅に穴をあけて丸棒を差し込めばよかったなと後悔。2号機はこの方法で作りたいため、ファンも馬力のある12V+もう少しコンパクトなものを使用したいと考えている。
備忘録:丸棒に絶縁チューブ(騒音対策)
丸棒に後述するバネを差し込んで振動させると、バネと丸棒が擦れてカタカタと耳障りな騒音が発生するため、丸棒にはバネがしっかり固定されるようにビニールテープを巻いた。しかし、丸棒の面とバネがぶつかって騒音が発生することがあったので、丸棒に絶縁チューブ覆うように加熱することで問題の騒音は解決した。
DIY – How to Make Tumbler Machine for Restoration Making with 12 Volts DC Fan
同じくファンで小型のバレル研磨機を自作した動画を海外ユーチュバーの方々があげているが、ボルトやナットにバネを差し込んで固定しているものが目立った。自分はボルト&バネのサイズやボルトを通せるファンの選定で疲弊したため、ミスをしにくい丸棒を利用した。丸棒と板を使えば悩まずに土台とファンを連結することができるうえ、その丸棒で同じサイズのバネも作ることができるため、簡単かつ安価に製作することが可能。丸棒のサイズは12mmを使用しているが、Φ10と12(mm)が2本あれば失敗して書い直すことはないだろう(1本約100円)。

バネの作り方

ファンと研磨槽を固定する板を支持するバネは自作することに。バネをネットで購入すると意外に割高なうえ、線径や硬さの選定を失敗すると痛い出費になるからだ。ステンレス線であればホームセンターで2m/200円ほどで販売されているため買い求めやすい。今回は家にあった線径0.7/0.9/1.0/1.2mmのステンレス線でバネを作成。今回使用したUSBファンには1.0mmのステンレス線が適していた。
用意したステンレス線は板に差し込んだ丸棒に巻きつけて製作。ドリルドライバーのチャックで丸棒をくわえさせて回転させれば効率よく針金を巻きつけることができるが、12mmの丸棒だと一般的な電気ドリルやドリルドライバーのチャックにくわえさせることはできないので、丸棒を手で回して巻きつけていく必要があった。

ファンと土台の連結

完成した4本のバネを板の四隅に固定した丸棒に差し込む。振動する幅が小さくてメディアがうまく流動しない場合は、バネのまんなかを少し伸ばすことで改善された。バネを伸ばしてもうまく振動しない場合は、ファンに固定した錘が軽い・バネが太くて硬すぎる・ファンの回転数が低い・ファンの回転数が高い。この4つが要因であった。

マジックテープ

研磨槽を載せる面に両面テープ付きのマジックテープを貼りつける。マジックテープの着脱を繰り返していると両面テープが剥がれてくるため、はがれやすい端にタッカーを打ってしっかり固定。マジックテープは消耗しにくい「フック面」を木側、消耗しやすい「ループ面」を研磨槽に貼り付けた。

マジックテープ

メディアとワークを入れる研磨槽は丸形のタッパーを使用。底面が平らなものを選んで、マジックテープ(ループ面)を貼りつけた。
振動バレル研磨機は研磨槽いっぱいにメディアを投入する必要があるため、各種メディアを揃えるとかなり出費がかさむデメリットが存在する。研磨槽が小さいタッパーだと1kgのものを購入すれば十分に足りるので経済的。メディアはチップトンの商品を1kg単位で販売している野沢製作所さんがおすすめ。スタンダードなセラミックメディアから高額なスチールメディアや鏡面に近づけられるソフトメディア等が用意されている。

研磨槽(予備)

磁気バレル研磨機や回転バレル研磨機を使っていて思ったことは、予備の研磨槽がないとメディアやコンパウンドの交換にうんざりすること。特に振動バレル研磨機は他のバレル研磨機と違い、大きな研磨槽がボルトで固定されているため、メディアの入れ替えが非常に面倒くさい。また、予備研磨槽が単品で販売されておらず入手困難。そこで、自作の振動バレル研磨機は研磨槽を容易に入手できる100円タッパーにしてマジックテープで着脱できるようにした。各メディアを入れたタッパーを用意しておけばすぐに用途に応じて研磨が行える。

研磨槽(2個同時)

さらに小さいタッパーを用意すれば、複数の研磨槽を同時に使用することもできる。この小型のサイズでもマジックテープを板いっぱいに貼り付ければ、4個の研磨槽を同時に使用することも可能。マジックテープを切らしたため、近いうちに買い足して拡張したい。
.
